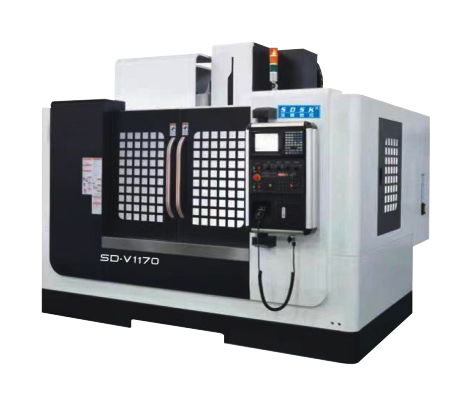

立式線軌加工中心 SD-V1170

日期：03-21 屬于：立式線軌加工中心

立式線軌加工中心 SD-V1170

一、機器主要配置清單(單位:mm)

規 格說明	數量	原產地
三菱系統(M80)	全套	日本
XYZ軸用臺灣上銀/銀泰精密級滾珠直線導軌(XYZ45)	全套	臺灣
XYZ軸用臺灣上銀/銀泰精密級研磨滾珠絲桿(XYZ4012)	全套	臺灣
臺灣睿瀅直聯式短鼻主軸BT40/150/12000rpm	1個	臺灣
24位圓盤刀庫(怡泰)	1套	臺灣
Z軸配重選配：氮?dú)馀渲?/span>	1套	東莞
鑄鐵床身(HT300)	1套	自制
鑄鐵機械零配件(HT300)	1批	自制
配電柜恒溫空調系統（雷德）	1套	東莞
施耐德電器配件（施耐德）	1批	天津
氣動元件(亞德克)	1批	臺灣
進口瑞典SKF(斯凱孚)軸承	全套	日本
主軸水冷機 （雷德）	1臺	東莞
電子手輪（東策）	1套	廣州
對刀儀	1個	自制
XYZ軸配可申縮鋼板罩	各1套	自制
X/Y/Z軸配塑料拖鏈(鼎泰)	各1套	東莞
自動潤滑油泵（寶騰）	1套	東莞
空氣過濾器（日本雷曼 M107-A空氣過濾器）	2套	浙江
噴水裝置	2套	自制
水泵750W	1套	常州
機床附件	1套	深圳
BT40刀柄/配大小全套縮咀（三合）	5個	深圳
鏈板排渣機(可另選)	無	自制
四軸轉臺（可另加）	無	臺灣

二、技術規格參數表:(單位:mm)

三、主機標準配置及附件送配件：

四、機器環境及硬件設施要求；

序號	環境項目	項目要求標準
1.	電源要求	AC380V（4P）50-60Hz，空氣開關100A，電源電壓波動范圍 380V±10%以內
2.	空氣壓縮機	使用螺桿式壓縮機，儲氣罐，三級過濾，≥0.55Mpa，流量≥100L/min
3.	真空壓力	≥0.6 mpa
4.	空氣干燥機	必須有空氣干燥機，帶自動排水功能
5.	環境噪音/振動	≤75dba
6.	地面要求	地面要求平整，穩固，最高點與最低點相差不超過 5mm
7.	環境濕度	建議 45%-65%
8.	氣體水分含量	無水分
